Cоздатели будущего: как работает дизайн-студия Jaguar

В основе бренда Jaguar всегда был роскошный дизайн: захватывающие пропорции, элегантная форма и инновационная изысканность. Недавняя награда «Лучший автомобильный дизайн года» (World Car Design of the Year) для автомобилей Jaguar F-TYPE, F-PACE и I-PACE является доказательством успеха команды дизайнеров Jaguar.

Как именно Jaguar удается оставаться лидером дизайна всегда держалось в тайне завода в Уитли (Whitley). Но после того, как подразделение дизайна Jaguar переехало в специально построенную студию в центре разработок и дизайна в Гейдоне в сентябре 2019 года, Jaguar пролил свет на удивительное будущее автомобилей Jaguar следующего поколения — от изначального эскиза и модели из глины до финальной сборки.

В течение шести этапов дизайна специалисты по интерьеру и экстерьеру сотрудничают в четко определенном процессе. Все шесть этапов, от вдохновенного первого эскиза до готового автомобиля, продолжаются примерно четыре года. От начала до самого конца менеджмент-команда контролирует выполнение проекта. Координация, которую предоставляет эта команда, обеспечивает интеграцию со всеми бизнес-функциями на каждом из шести этапов:

  1. Создание эскиза
  2. Создание модели из глины
  3. Оцифровка
  4. Цвет и материалы
  5. Технический дизайн
  6. Производство модели

1. Создание эскиза — обычно происходит за четыре года до финального представления модели

Дизайнеры Jaguar постоянно создают эскизы. Ручка, карандаш или планшет — это все, что нужно работникам студии для постоянной генерации новых идей дизайна будущих автомобилей. Ежедневно они создают сотни эскизов.

Процесс разработки будущего автомобиля Jaguar начинается с внутреннего соревнования. Все дизайнеры студии получают задание создать лучшие эскизы и подать свои креативные идеи. Затем количество работ постепенно сокращается и составляется шорт-лист лучших кандидатов.

Директор по дизайну экстерьеров Jaguar Адам Гаттон отметил: «Мы верим, что Jaguar — это вершина автомобильного дизайна. И теперь у нас есть особая локация, где мы работаем над достижением наших целей. Наилучшие результаты можно получить только при условии слаженной работы команды. Наша команда работает именно так. Мы заботимся о наших дизайнерах. Нашей целью было создание лучшей среды для работы. Мы уделяем много времени развитию наших дизайнеров. А они в свою очередь получают возможность создавать лучшие идеи, начиная с процесса создания творческих эскизов».

Создание эскиза дизайна будущего автомобиля

Создание эскиза дизайна будущего автомобиля

Примерно восемь ключевых эскизов экстерьера будут отобраны по каждому проекту для перехода к следующему этапу. Все эти эскизы разные и отражают уникальную смесь творчества и инноваций Jaguar. Затем специалисты по компьютерному моделированию создают цифровую версию изначальных рендеров. А уже по этим данным создаются модели из глины.

Новая дизайн-студия Jaguar позволяет командам за две недели сделать из эскиза модель из глины в натуральную величину. Быстрый переход к трехмерной модели очень важен, поскольку пропорции и скульптура всегда остаются ключевыми для дизайна автомобилей Jaguar.

Дизайнер, чей эскиз победил в соревновании идей, остается с проектной командой до самого момента сборки автомобиля. Это гарантирует соблюдение командой оригинального видения и творческого подхода в течение всего процесса.

На стадии создания эскизов один из них выбирается как «основной концепт», который используется дизайнерскими и конструкторскими командами для определения возможностей технического исполнения предложенной модели, ее планируемых размеров, аэродинамических требований и соответствия нужным стандартам и требованиям. Все полученные результаты распространяются среди других направлений. Это помогает продвигать «концепт».

2. Создание модели из глины — обычно происходит за четыре года до финального представления модели

Создание моделей из глины — это основа работы дизайн-студии. На этом этапе эскизы и технические данные воплощаются в физическом объекте. Экспертная команда из 46 скульпторов, в которую входят как опытные работники, так и новые таланты, отобранные после стажировки, воплощает эскизы в жизнь.

От 6 до 8 проектов отбираются на этапе создания эскизов (среди них и «основной концепт»), и по ним создаются модели из глины. Каждый из дизайнеров в группе с командой из четырех скульпторов должен воплотить в жизнь свое видение, но сначала они создают только половину модели. Один скульптор работает над передней частью авто, два — над боковой частью, а еще один — над задней.

Хотя каждый из них может работать над любой из деталей экстерьера. После оценки результатов только три модели будут отобраны для перехода на следующий этап — создание глиняной модели в полный размер. Но только один проект будет допущен к дальнейшей разработке.
Одновременно с созданием моделей экстерьера другая команда скульпторов работает над такими отдельными деталями интерьера, как сиденья и руль или даже модели интерьера натуральной величины.

Создание модели автомобиля из глины

Создание модели автомобиля из глины

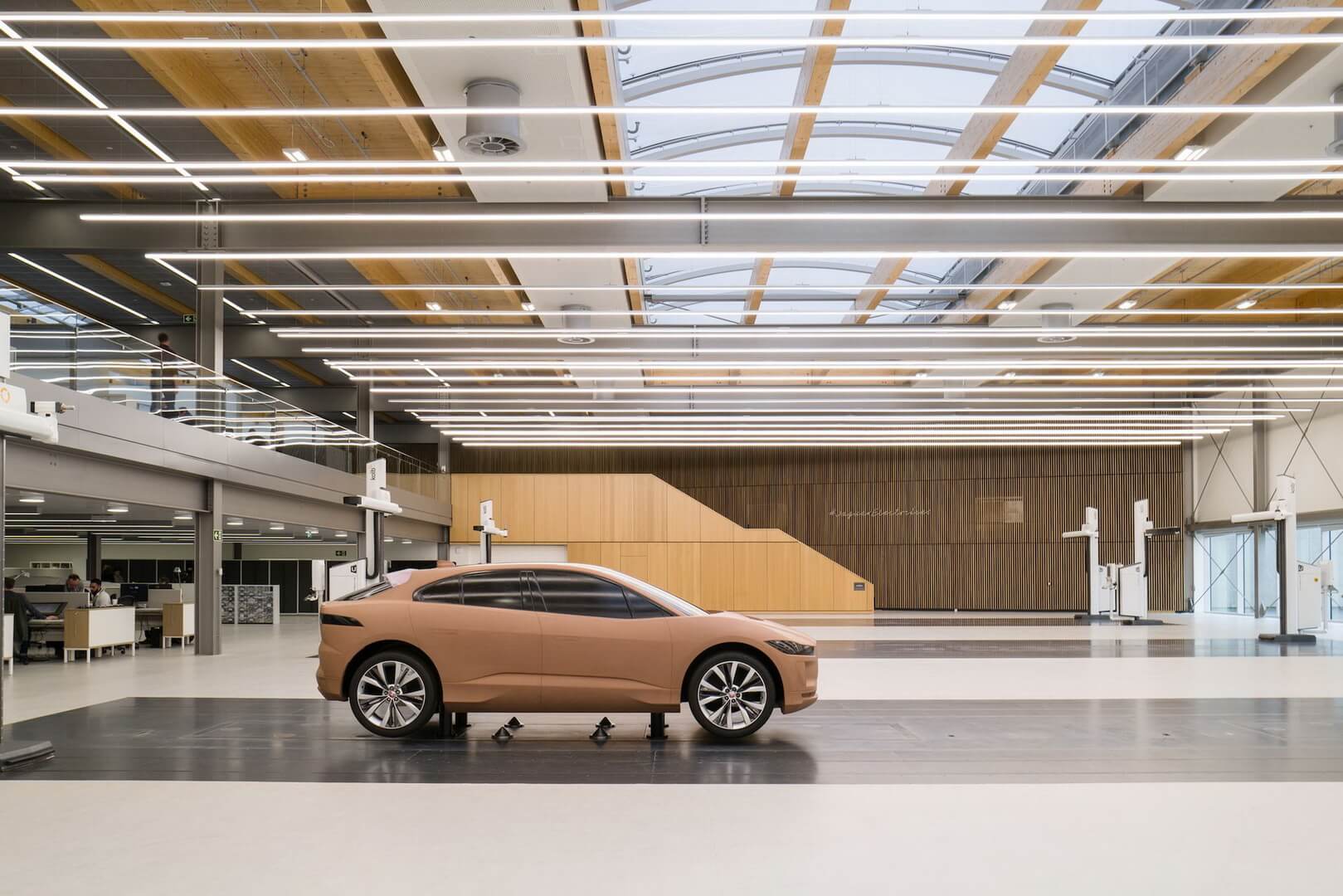

Под создание глиняных моделей в новой дизайн-студии Jaguar отведено десять стендов, каждый из них полностью оснащен автоматизированными технологиями моделирования из глины. У каждого достаточно места для двух моделей интерьера или экстерьера в натуральную величину, что позволяет команде работать над несколькими проектами одновременно. Чтобы получить индивидуальные решения для работы с глиняными моделями Jaguar сотрудничала с экспертами компании KOLB, производителями продукции для обработки глины.

Зона, отведенная под работу с глиной, занимает площадь территорией 400 метров. Это 10 изготовленных по индивидуальному заказу станков с подвижной перекладиной 20 метров в длину. Они интегрированы в пол и присоединены каждый к своей глиномешалке. Каждая глиняная модель находится на одном из двадцати подъемников, способных поднимать полноразмерную модель на высоту до метра и грузоподъемностью 4,5 тонны. Они делают рабочее место скульпторов как можно более эргономичным при создании любой части автомобиля. Эта система также обеспечивает двустороннюю обработку моделей станками моделирования глины KOLB с осями 3+2 и шпинделями с электроприводом, которые делают 16 000 об/мин.

Для создания каждой глиняной модели автомобиля в натуральную величину используются алюминиевые шасси, пенопластовая основа и до 90 мм глины. Единственной «реальной» частью автомобиля на этом этапе являются только колеса. Глина наносится станком по данным, полученным от команды компьютерного моделирования, а затем ее обрабатывают скульпторы — этот процесс занимает не менее двух недель.

Используя карбон и инструменты для придания глине формы, команда вручную обрабатывает каждую модель для создания идеального дизайна. Глиняные модели часто снимаются со станков и выносятся на улицу для осмотра в условиях естественного освещения. Это помогает понять, как автомобиль будет выглядеть на дороге под разными углами и с разной высоты. Этот процесс занимает гораздо больше времени, а изменения и дополнения вносятся в течение нескольких месяцев, поскольку каждый элемент дизайна совершенствуется в течение процесса разработки для достижения целостного и стильного результата.

Глиняные модели постоянно сканируются с целью достижения полного соответствия проектным размерам, поэтому скульпторы должны работать в рамках 0,2 мм допустимых отклонений. После усовершенствования избранных концептов дизайна модели из глины могут быть окрашены. Дизайн-команда компании Jaguar использует технологию виртуальной реальности (VR) для того, чтобы дизайнеры и эксперты по эргономике могли протестировать реальную 3D глиняную модель интерьера в цифровом виде.

3D-принтеры быстрой печати помогают легко создать некоторые детали экстерьера и интерьера на ранних этапах разработки.

3. Оцифровка — происходит на протяжении всего дизайн-процесса

Ключевую роль в процессе дизайна играет оцифровка. Она присутствует на каждом этапе, от создания эскизов до запуска в производство.

От начального этапа создания концептов команда компьютерного моделирования превращает эскизы в 3D модели, постепенно совершенствуя дизайн после получения каждого обновления технических данных от инженеров. Эти данные затем используются для создания глиняных моделей, физическая форма которых улучшается в реальных условиях. После они заново сканируются и передаются команде компьютерного моделирования для дальнейших математических корректировок. Финальные данные о модели используются для финальной сборки автомобиля.

Дизайн-студия Jaguar имеет свою команду визуализации и анимации концептов, в которую входят специалисты из таких сфер, как телевидение, кинематограф, реклама и игры. Эти специалисты тесно сотрудничают с дизайнерами и командами разработчиков, чтобы превратить 3D модели в реалистичные видеоролики, которые помогают воплотить дизайн-концепты в реальную жизнь.
Благодаря сканеру вещей с легкостью происходит воспроизведение фотореалистичных текстур различных материалов, используемых в интерьере или экстерьере. Компания Jaguar имеет собственную систему средств визуализации с 200 высокопроизводительных машин, предназначенных для создания современной анимации и графики в считанные минуты.

В течение всего процесса разработки команда визуализации и анимации концептов продолжает использовать технологии виртуальной реальности и дополненной реальности (AR) для удобного взаимодействия с физическими глиняными моделями и цифровыми эскизам. На начальной стадии разработки концептов виртуальная реальность используется для создания максимально полного процесса отбора эскизов, который помогает дизайнерам определиться с направлением или темой концепта.

На следующих этапах виртуальная и дополненная реальности используются для взаимодействия с такими деталями, как отделка потолка салона, движения сидений, активная аэродинамика, а также освещение и экран запуска информационно-развлекательной системы автомобиля. Такая технология позволяет команде дизайнеров Jaguar эффективно работать и вносить нужные улучшения за короткий отрезок времени. Благодаря устройствам мобильной виртуальной реальности любой проект можно оживить в любой части студии.

4. Цвет и материалы — разработка происходит на протяжении всего дизайн-процесса

Тактильные особенности материалов очень важны для разработчиков автомобилей Jaguar. Зона размещения команды, отвечающий за цвет и материалы, находится между студиями интерьера и экстерьера. Такое расположение отражает важность этой команды для обеих студий. Ее роль заключается в разработке новых инновационных материалов отделки интерьера и экстерьера. Команда состоит из мировых экспертов в области дизайна автомобилей, моды, ювелирных изделий и проектирования.

Команда, отвечающая за цвет и материалы, вовлечена во весь дизайн-процесс, от создания эскизов до производства. Она постоянно работает над инновациями и предлагает новые, интересные и актуальные дизайнерские решения для наших автомобилей. Каждая поверхность, которую видит клиент, — это результат работы этой команды, как и присущий всем автомобилям Jaguar клиентский опыт. Команда, отвечающая за цвет и материалы, отвечает за то, чтобы «британский стиль» — положительный и отличительный атрибут бренда — присутствовал в каждом автомобиле Jaguar. А шведы, латыши, французы и итальянцы, которые работают в команде, помогают бренду Jaguar передать, что современный «британский стиль» означает для клиентов бренда по всему миру. Эта динамическая концепция нравится дизайнерам Jaguar. Инновационная элегантность и сочетание технологий прошлого и будущего предоставляют автомобилям Jaguar уникальный характер.

Результаты исследования этой концепции помогают команде понять тренды будущего, а также спрогнозировать какие цвета и материалы будут популярны среди покупателей на момент выхода автомобиля через 4 года. Важность этих данных означает, что команда, которая отвечает за цвет и материалы, играет важную роль в течение всего процесса.

Вдохновением для материалов, используемых для отделки интерьера, являются инновации в таких сферах, как спортивная одежда, продукция и архитектура. Чтобы гарантировать соответствие материалов строгим стандартам Jaguar, команда создает полномасштабные модели, чтобы в полной мере продемонстрировать новые возможности применения материалов. Сочетание виртуальной реальности с глиняными моделями и выбранными материалами отделки помогает команде финализировать концепт.

Для этой команды также важна экологичность, поэтому она отбирает только те материалы, которые обеспечивают улучшенные экологические характеристики, как при использовании, так и при поставках. Прозрачный выбор поставщиков так же имеет ключевое значение для правильного выбора материалов. Jaguar стремится обеспечить длительное использование всех материалов при любых условиях, повышая при этом комфорт автомобилей. Например, материал покрытия сидений проходит 60 000 испытаний на износостойкость во время теста Мартиндейла, имитирующий естественный износ чехла при повседневном использовании.

Важная роль в дизайне любого автомобиля отведена команде, отвечающей за разработку новых красок и материалов финальной обработки. Разработка нового цвета экстерьера занимает четыре года.

Испытания кузовной краски Jaguar проводятся по строгому графику, чтобы гарантировать, что каждый аспект цвета соответствует нашим ожиданиям. Это включает отправку панелей во Флориду на два года пребывания под сильным солнечным светом, тестирование антигравийного покрытия при температуре −20 °C и показателей износостойкости покрытия после длительного воздействия высокой влажности.

5. Технический дизайн — происходит на протяжении всего дизайн-процесса

Специалисты технического дизайна ищут творческие пути реализации видения команды, разрабатывая технологии и решения, способствующие дизайну с самого начала процесса. Эта группа творческих инженеров занимает центральное место в дизайнерском процессе, поддерживая всю студию, помогая воплотить в жизнь даже самый амбициозный проект.

Команда усовершенствованного технического дизайна работает над полным планированием и архитектурой автомобиля и с самого начала является ключевой частью любого проекта.
Ее работа заключается в том, чтобы убедиться в возможности осуществления проекта, определить физические и законодательные проблемы, найти креативные решения с целью обеспечения плавного перехода от эскиза к производству. Опыт команды в области автоматизированного проектирования и ее понимание последних требований безопасности и экологичности гарантирует, что команда предоставляет надежные концепции, которые охватывают все, от упаковки и технологий до силовых установок.

Присутствие команды усовершенствованного технического дизайна в новой дизайн-студии позволяет ей сотрудничать с основными проектными командами непосредственно в Гейдоне. Это ускоряет решение сложных проблем, упрощая внедрение в студии других бизнес-процессов для преодоления возникающих трудностей.

Размещение команды разработчиков, инженеров и дизайнеров под одной крышей делает процесс разработки более гибким и непринужденным на каждом этапе.

6. Производство модели — обычно за четыре года до представления (концепт модели)

Разработка нового дизайна автомобилей Jaguar опирается не только на моделирование из глины. В процессе разработки студия также создает другие модели в натуральную величину. Эти модели интерьера и экстерьера используются для оценки размеров и пропорций. Они разрабатываются на основе исходных концепт-эскизов в течение первых шести-двенадцати месяцев.

После выбора «основного концепта» модель по его параметрам создается из молотого волокна с нефункционирующими приборами освещения, решетками, зеркалами и уникальными колпаками на колеса. Такая модель с окнами из органического стекла покрывается краской высокого качества. Вместе с моделями экстерьера также создаются модели вариантов интерьера. В них используются реальные сиденья и руль. А все финальные отделочные работы выполнены на уровне соответствия реальным стандартам компании. Эти модели можно использовать для маркетинговых исследований, а также они помогают избежать отклонений в размерах.

Следующим шагом является создание моделей дизайна интерьера и экстерьера для утверждения выбранной эстетики. Создание этих моделей происходит на этапе завершения создания глиняных моделей. Модели для утверждения выбранной эстетки имеют еще более высокий уровень проработки деталей: металлические запчасти, функционирующие приборы освещения. Они создаются после усовершенствования выбранного концепта и когда работы по технико-экономическому обоснованию проекта уже завершаются.

Заключительной моделью является невероятно детализированная эталонная модель индивидуального проекта — полномасштабная, полностью функционирующая (на низких скоростях), созданная для демонстрации автомобиля до выпуска его серийной версии. Она изготавливается на шасси индивидуального размера, а кузов изготовлен из карбона и стекловолокна. В этой модели работает все освещение, она имеет одноразовые алюминиевые диски, а также полностью доработанный салон с функционирующими дисплеями информационно-развлекательной системы.

По материалам: Jaguar Ukraine. Подготовил: hevcars.com.ua
